单梁桥式起重机

经典结构,高度国产化,具有极好使用性和经济性。符合国家标准《JB/T1603 电动单梁起重机》。

起重机可选用国产钢丝绳葫芦、环链葫芦、低净空葫芦、欧式葫芦以及在角形小车上安装的葫芦。

起重机包括一条主梁、两条端梁、起升和小车运行机构(电动葫芦)、大车运行机构、电控系统。

国产单梁线图

主梁型式有五边形工字钢组合、工字钢型钢组合、H型工字、箱型等。

主梁型式

根据模块式组合选型:

1. 选择电动葫芦

A. 国产葫芦(搭配五边形工字钢组合梁、工字钢型钢组合梁)

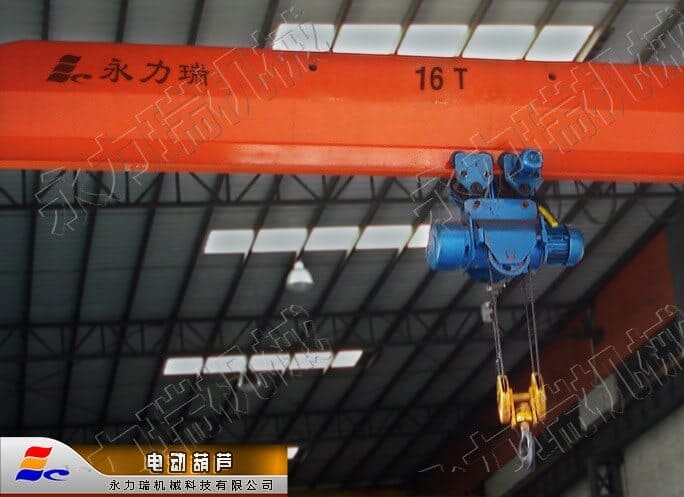

电动葫芦16吨

B.欧式电动葫芦(搭配H型工字梁、箱型梁)

欧式电动葫芦10t

2.选择驱动机构

A. 国产常规大车驱动型式(开式齿轮+驱动装置)

常规大车车轮组

B. 欧式运行机构(套装式驱动装置+圆形轴承座车轮组)

制作中的欧式运行机构

性能描述:

1.  起重量达到20吨;

2.  葫芦种类

  • 国产葫芦:配五边形工字钢组合梁、工字钢型钢组合梁,结构经典;
  • 欧式葫芦:配H工字梁、箱型梁,结构优化,小车变频调速,运行更平稳。

3.  大车运行机构

  • 经典款采用常规开式齿轮+驱动装置+55#铸钢车轮,价格便宜,性能成熟。
  • 欧式款采用三合一电机+硬齿面斜齿减速机+高强度合金、锻打或高强球铁车轮,性能优异。

4.  经典款和欧式款大车运行机构均可选配变频调速。

5.  葫芦横向移动供电系统采用起重机专用的扁电缆、镀锌C型滑轨和滑车。

6.  地面操作可选“跟随葫芦式”或“独立C型滑轨“悬挂按钮线,遥控操作简便,无需设置专业驾驶员。

7.  主梁和端梁采用高强度螺栓连接,方便运输。

8.  实现关键参数达国家标准一倍以上,以达到“高精度”静音的效果。

机型外形尺寸和性能参数表(待完善)
