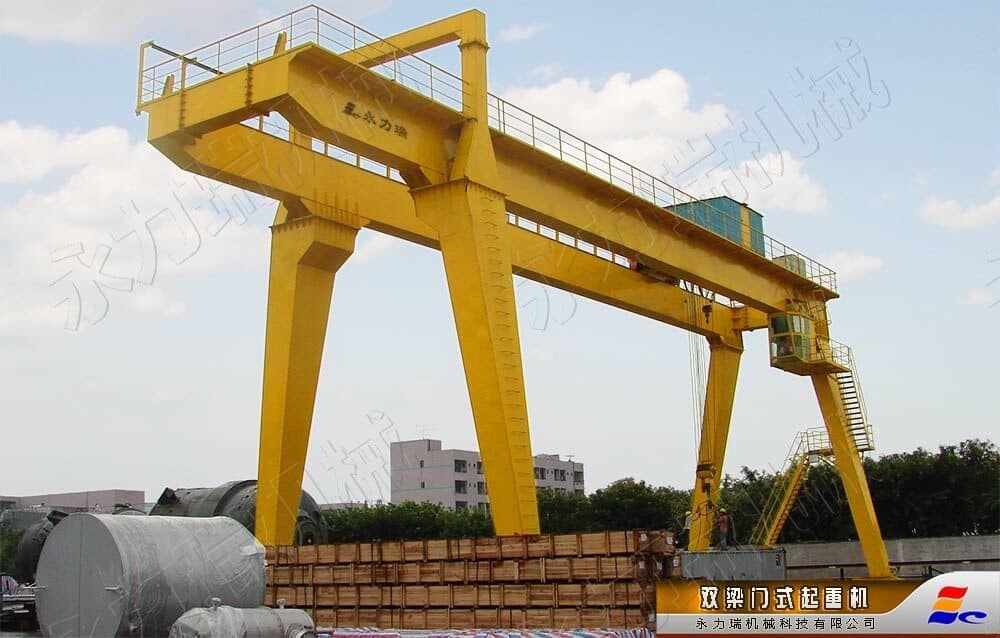

双梁门式起重机
双梁门式起重机(葫芦式、卷扬式),自主优化设计,中档或高档配置,适应不同场合,造就理想的性价比。葫芦双梁门式起重机符合国家标准《JB/T5663 电动葫芦门式起重机》、卷扬式双梁门式起重机符合《GB/T 14406 通用门式起重机》。
起重机使用双梁小车上安装葫芦或卷扬式的起升机构。整机包括两条箱型主梁的桥架、两条下端梁(台车组)、走台、小车(起升、电动葫芦及运行)机构、大车运行机构、电控系统。
根据模块式组合选型:
1. 选择葫芦小车
A. 经典葫芦双梁小车:
- 起重量 ≤10t的双梁葫芦小车采用“偏心车轮轴单电机驱动”结构,预防小车“三脚猫“现象。
- 起重量>10t用双电机驱动葫芦小车。
- 门吊配防雨装置。
B.欧式葫芦小车(5-50t):
- 小车运行机构采用变频调速
- 起升均采用变极双速(配防雨装置)
C.卷扬式起升机构双梁小车:
- 可选用软齿面减速机、中硬齿面减速机、硬齿面工业齿轮箱,搭配起重冶金或变频专用电机。
- 推荐20t以上使用卷扬式小车,可以提高起重机的使用等级,简化结构,方便维修,同时有极佳的性价比。
- 小车设置防雨机房。
2. 选择驱动机构
A. 国产常规大车驱动型式(电机+立式减速机+液压制动器)
B. 欧式运行机构(套装式立式驱动装置)
性能描述:
1. 起重量达到100t;使用级别高, A5中级以上。
2. 葫芦双梁门式起重机的起重量 ≤10t的双梁葫芦小车采用“偏心车轮轴单电机驱动”结构,预防小车“三脚猫“现象。起重量>10t用双电机驱动葫芦小车。欧式葫芦小车行走变频调速,起升双速,整台成套配置。
卷扬双梁门式起重机采用“卷筒+电机+减速机”卷扬机构,工作级别高,起升速度快,可达A6-A8级别。
3. 大车运行机构
- 经典款采用常规开式齿轮+驱动装置+55#铸钢车轮,价格便宜,性能成熟。
- 欧式款采用三合一电机+硬齿面斜齿减速机+高强度合金、锻打或高强球铁车轮,性能优异。
4. 经典款和欧式款大车运行机构均可选配变频调速。
5. 小车横向移动供电系统采用起重机专用的扁电缆、镀锌C型滑轨(或工字钢)和滑车。
6. 地面操作可选“跟随葫芦式”或“独立C型滑轨“悬挂按钮线,遥控操作简便,无需设置专业驾驶员。
7. 主梁和端梁采用高强度螺栓连接,方便运输。
