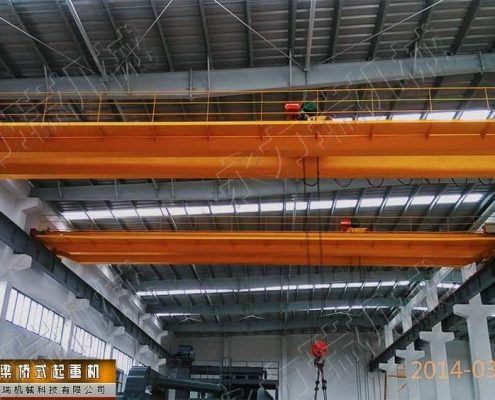

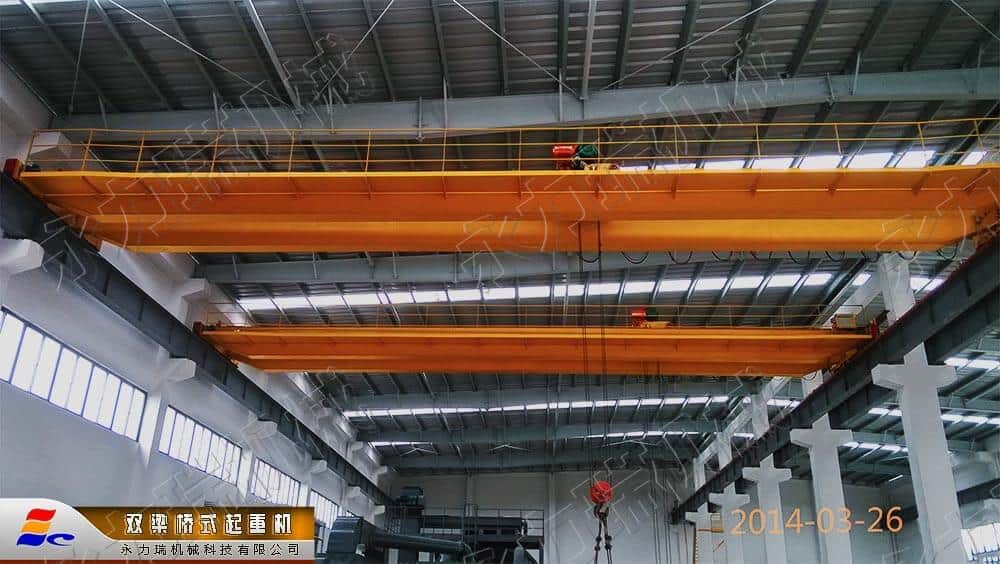

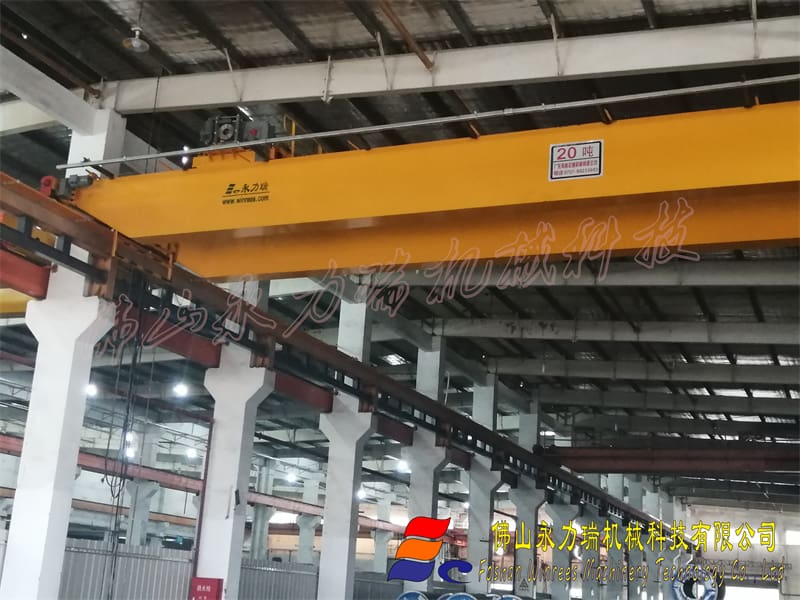

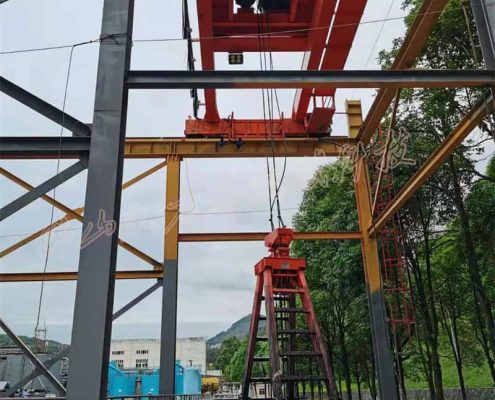

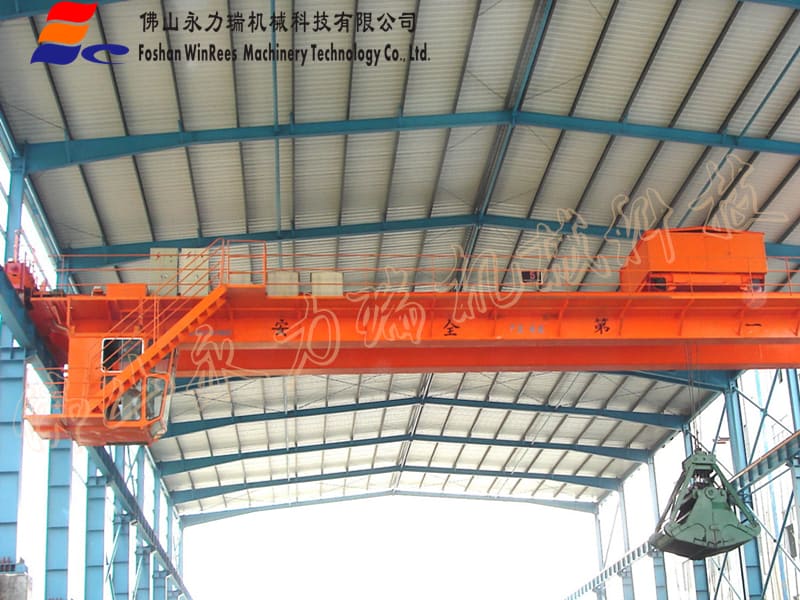

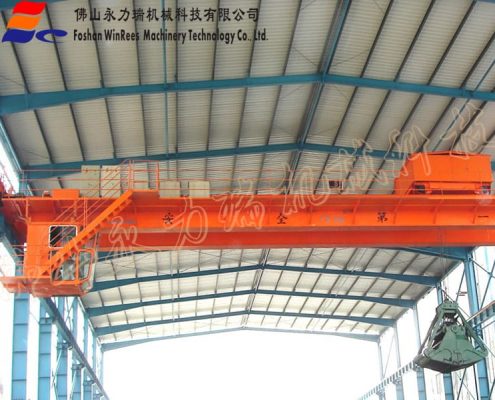

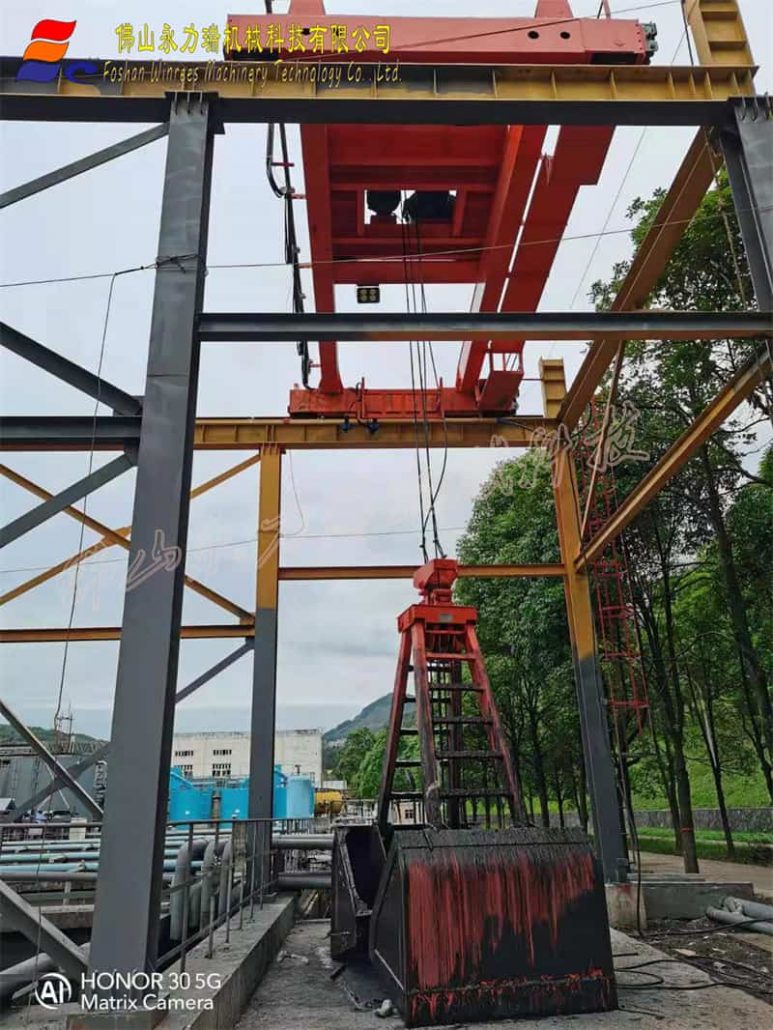

双梁桥式起重机

双梁桥式起重机(葫芦式、卷扬式),优化设计,创新结构。20吨以下葫芦式经济性好,20吨以上卷扬式使用性和经济性更佳。葫芦式符合国家标准《JB/T3695 电动葫芦桥式起重机》、卷扬式符合《GB/T 14405 通用桥式起重机》。起重机使用双梁小车上安装的葫芦或卷扬式起升机构。包括两条主梁、两条端梁、走台、小车(起升卷扬机构或电动葫芦及小车运行机构)、大车运行机构、电控系统。主梁可以是H型工字梁、箱型梁。

因为双梁小车四轮与轨道接触点不在同一平面或轨道高低差等原因,小吨位(≤10t)双梁小车极易产生“三脚猫”现象,即有一个车轮与轨道不接触,“三脚猫”小车则引起启动打滑、行走不平稳。针对此现象,永力瑞设计一款偏心轴浮动车轮结构,可以在误差±4-5mm范围内,保证四轮与轨道紧密接触,不再出现“三脚猫”现象。永力瑞机械科技的小吨位(≤10t)葫芦双梁小车全部采用此结构。

根据模块式组合选型

1. 选择葫芦小车

A.  经典葫芦双梁小车:

  • 起重量 ≤10t的双梁葫芦小车采用“偏心车轮轴单电机驱动”结构,预防小车“三脚猫“现象。
  • 起重量>10t用双电机驱动葫芦小车。
葫芦双梁小车,20吨和5吨

B.欧式葫芦小车

行走变频调速,起升双速,整台成套配置。

欧式葫芦小车

C.卷扬式起升机构双梁小车

可选用软齿面减速机、中硬齿面减速机、硬齿面工业齿轮箱,搭配起重冶金或变频专用电机。推荐20t以上使用卷扬式小车,可以提高起重机的使用等级,简化结构,方便维修,同时有极佳的性价比。

卷扬式起重机的小车
卷扬式起重机的小车

2. 选择驱动机构

A. 国产常规大车驱动型式(开式齿轮+驱动装置),一般国产葫芦双梁(10t及以下吨位)和常规配置时使用。

常规大车车轮组

B. 欧式运行机构(套装式驱动装置+圆形轴承座车轮组)

制作中的欧式运行机构

性能描述:

1.  起重量达到100t;起重量 ≤20t推荐采用电动葫芦,20t以上推荐采用卷扬式起升机构。

2.  起重量 ≤10t的双梁葫芦小车采用“偏心车轮轴单电机驱动”结构,预防小车“三脚猫“现象。

起重量>10t用双电机驱动葫芦小车。欧式葫芦小车行走变频调速,起升双速,整台成套配置。

3.  大车运行机构

  • 经典款采用常规开式齿轮+驱动装置+55#铸钢车轮,价格便宜,性能成熟。
  • 欧式款采用三合一电机+硬齿面斜齿减速机+高强度合金、锻打或高强球铁车轮,性能优异。

4.  经典款和欧式款大车运行机构均可选配变频调速。

5. 小车横向移动供电系统采用起重机专用的扁电缆、镀锌C型滑轨(或工字钢)和滑车。

6. 地面操作可选“跟随葫芦式”或“独立C型滑轨“悬挂按钮线,遥控操作简便,无需设置专业驾驶员。

7. 主梁和端梁采用高强度螺栓连接,方便运输。
