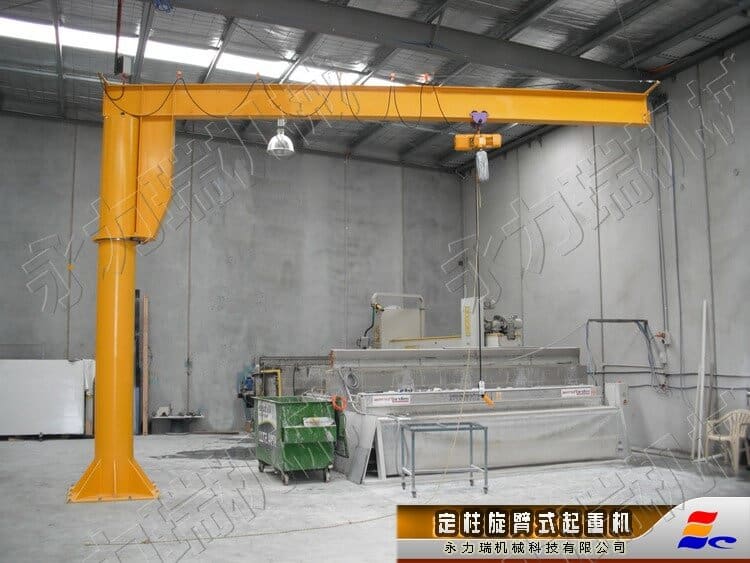

定柱旋臂式起重机

定柱式旋臂起重机符合国家标准《JB/T8906 旋臂起重机》,在2015年后,国内取消了起重机目录里的这个机型,目前技术监督局对此机型不进行监管。
定柱式旋臂起重机也称旋臂吊、工位吊,特点是集中在某工位上单独使用。以悬挂在旋臂下翼缘的钢丝绳葫芦、环链葫芦为起升机构,主要结构为旋臂、立柱、起升和小车运行机构(电动葫芦)、旋转机构、电控系统。

旋臂式起重机示意线图

旋臂梁型式有五边形工字钢组合、工字钢型钢组合、H型工字、箱型等。立柱一般为圆柱,回转角度180度,也可用箱式柱。

主梁型式

性能描述:

  1. 起重量可达到5t;定柱旋臂起重机的起重量如果达到5t及以上,设备本身及其基础的造价比较高,选择用户极少。
  2. 1t以下(含1t)一般采用手动回转,并配合快速定位锁紧装置。大于1t采用电动回转,以免人力无法转动。
  3. 地操可跟随式或独立滑道非跟随式悬挂按钮线,遥控操作简便,无需设置专业驾驶员。
  4. 基础采用水泥混凝土放置预埋螺丝,立柱与地面基础通过预埋螺栓连接,并保证立柱垂直于地面。
  5. 主机结构刚性以旋臂下挠度为检验依据,永力瑞按国标(下挠度=1/250)要求下挠度加高一倍,使主机变形及回转的精度影响更小,使用效果更佳。

机型外形尺寸和性能参数表(待完善)
